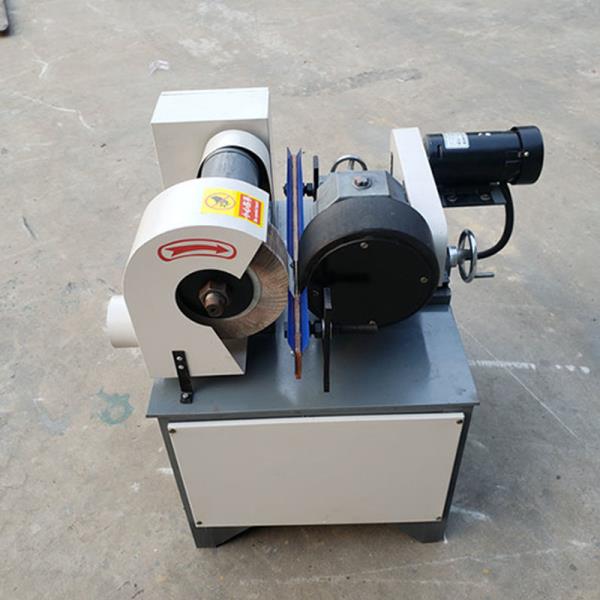

外圓拋光機的組成部分
1)外圓拋光機拋光輪馬達的選擇。
以此為基礎，考慮前道工序車加工表面粗糙度及非不銹鋼滲鋅后產生的表面雜質，結合拋光輪的轉速要求(2400r/min)，電機選用Y100L-24.0kW。
2)導輪電機，減速器，變頻器的選型。
導向輪的旋轉速度很低(0~45r/min)，并且只有一個方向旋轉，WXJ8040:1蝸輪減速機可以方便地進行連接，Y802-40.75kW電機。因?yàn)楣ぜ急砻尜|(zhì)量存在較大的不一致性，必須對其軸向進給速度進行控制。工件軸的軸向運動速度取決于導輪速度。導輪轉速0~45r/min，采用SumitomoAF-3000,1.5kW的變頻器為變頻器。
(3)直線導軌，滑塊的選擇。
外圓拋光機拋光平穩后，導軌采用34GCr15型滾動導軌，滑塊上裝有滾動軸承。
(4)拋光輪選擇。
本工藝采用先粗拋后精拋的工藝，目的60~300粗拋采用綜合剛玉千葉輪，精拋時采用600目尼龍輪。
